Estudio de mochila

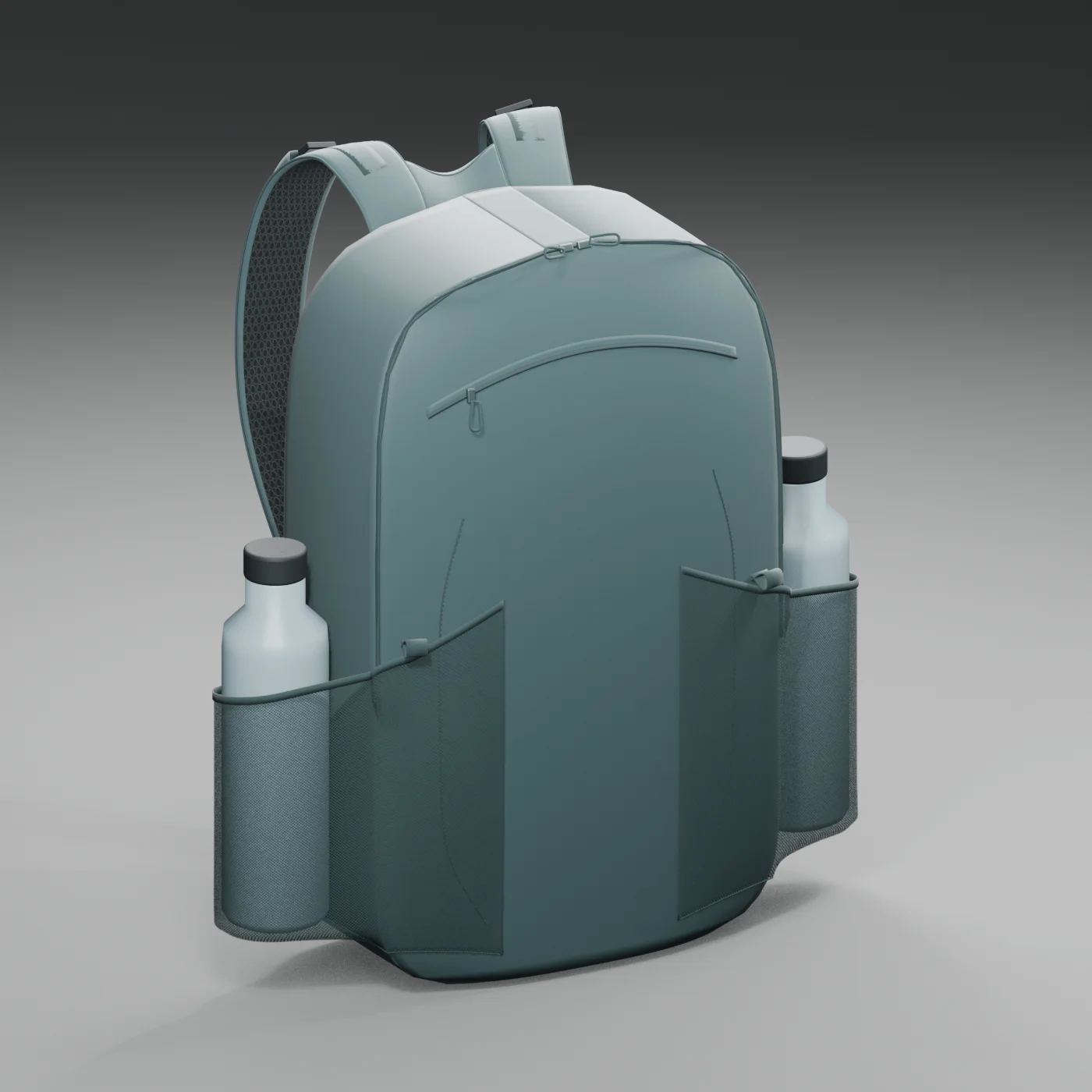

Una mochila de viaje de 15 L reconstruida en Blender, pieza a pieza
- Estado
- Prototipo
- Periodo
- 2026 →
- Rol
- Diseño y desarrollo, de principio a fin
- Para
- Marcas de producto y de viaje que necesitan mostrar mochilas en 3D, y las escenas de equipaje de esta web.
Problema
Una mochila creíble en pantalla es más que una forma: las cintas tienen que estar cosidas en algún sitio, el forro tiene que seguir al panel al que pertenece y nada puede atravesar nada al abrirla o al cargarla.
Un estudio de construcción de una mochila de viaje comercial de 15 L, reconstruida en Blender con scripts de Python a partir de la ficha del fabricante y fotos públicas del producto: arnés, respaldo de malla, bolsillos para botellas, forro e interior cargado, con animación de apertura y comprobaciones geométricas automáticas.
Caso de estudio
El modelo lo construyen scripts de Python (bpy), uno por etapa: geometría, arnés, uniones, materiales, comprobaciones y renders, de modo que cada revisión se puede reconstruir y comparar.

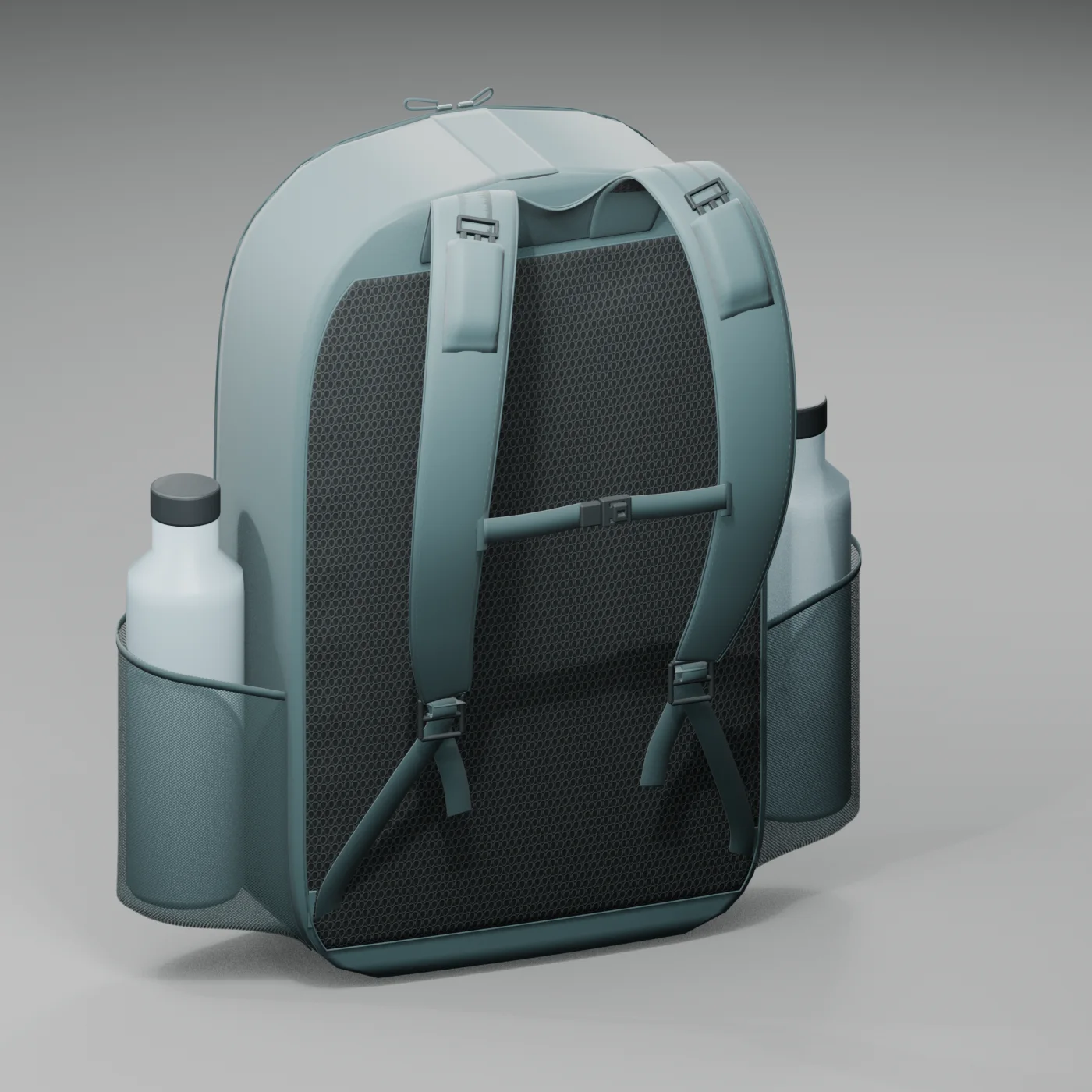

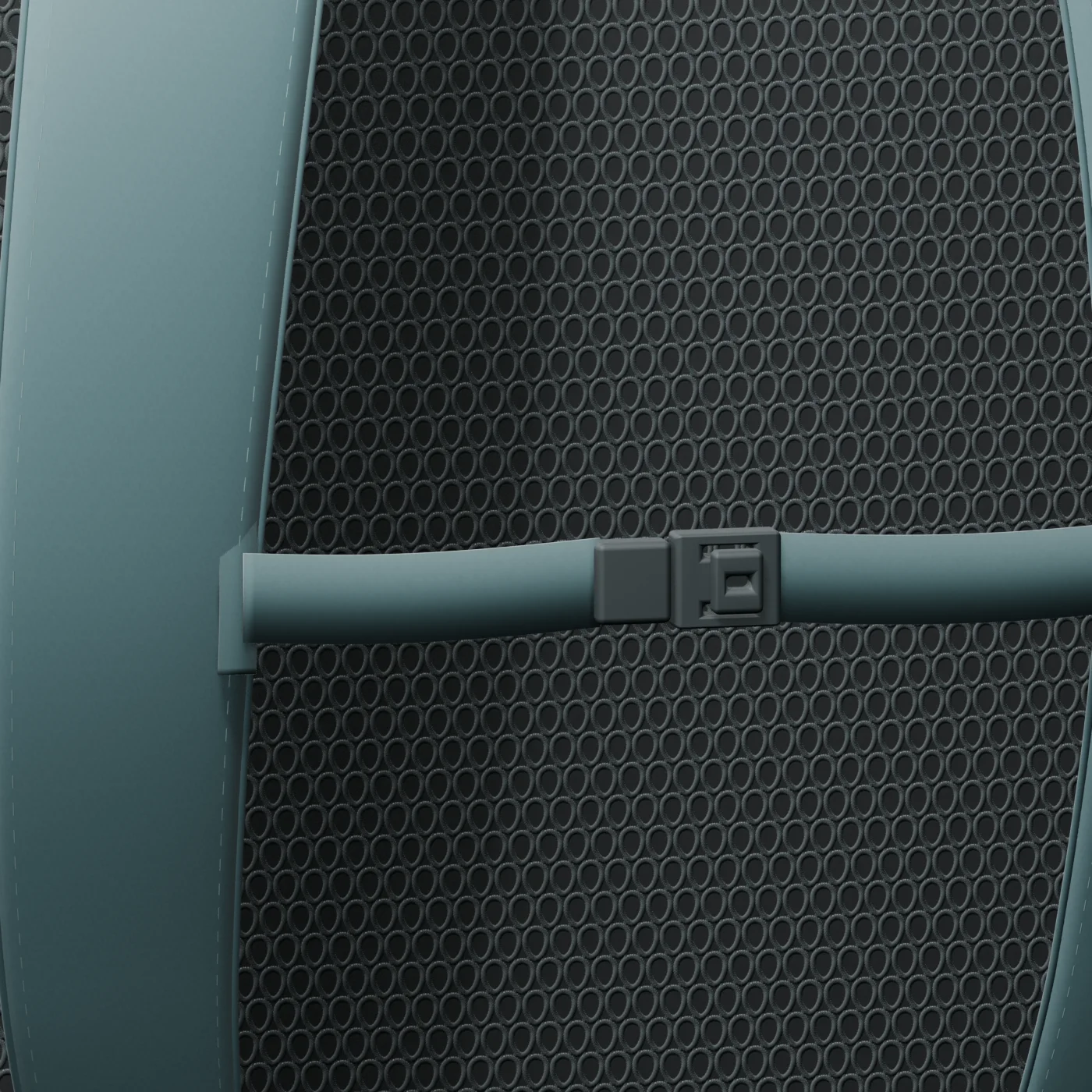

Parte de un inventario de 35 familias de componentes, separando lo que muestran las fotos de lo que se supone. Las hombreras tienen raíces cosidas, acolchado, malla y ribete; los bolsillos de botella están fijados en la base y la costura trasera y ceden por el lateral; el forro va ligado al panel con el que se abre.
La apertura es una animación de 96 fotogramas: los dos cursores de la cremallera se sueltan, la tela se abre y se asienta. Se probó una simulación de tela y se descartó porque estiraba y se atravesaba a sí misma; las poses se reconstruyeron con segmentos de longitud controlada.
Es un estudio, no una réplica 1:1: los materiales son aproximaciones procedurales y algunas medidas son inferidas.
Arquitectura
Blender controlado por completo con scripts de Python: construcción, auditoría geométrica, montaje del arnés, comprobaciones de uniones y contactos, horneado de texturas y render. Cada comprobación escribe un informe JSON ligado al SHA-256 del archivo guardado, así que cada render se puede rastrear hasta el modelo exacto del que sale.
Decisiones técnicas
- Scripts en lugar de ediciones a mano, para que cada revisión sea reproducible y sus comprobaciones se repitan sobre el archivo guardado.
- Evidencias y suposiciones separadas en el inventario de componentes.
- Estados de forma con restricciones de longitud en lugar de una simulación de tela que estiraba y se atravesaba.
- Comprobaciones geométricas por fotograma y por posición de carga, con sus límites por escrito.
Retos y compromisos

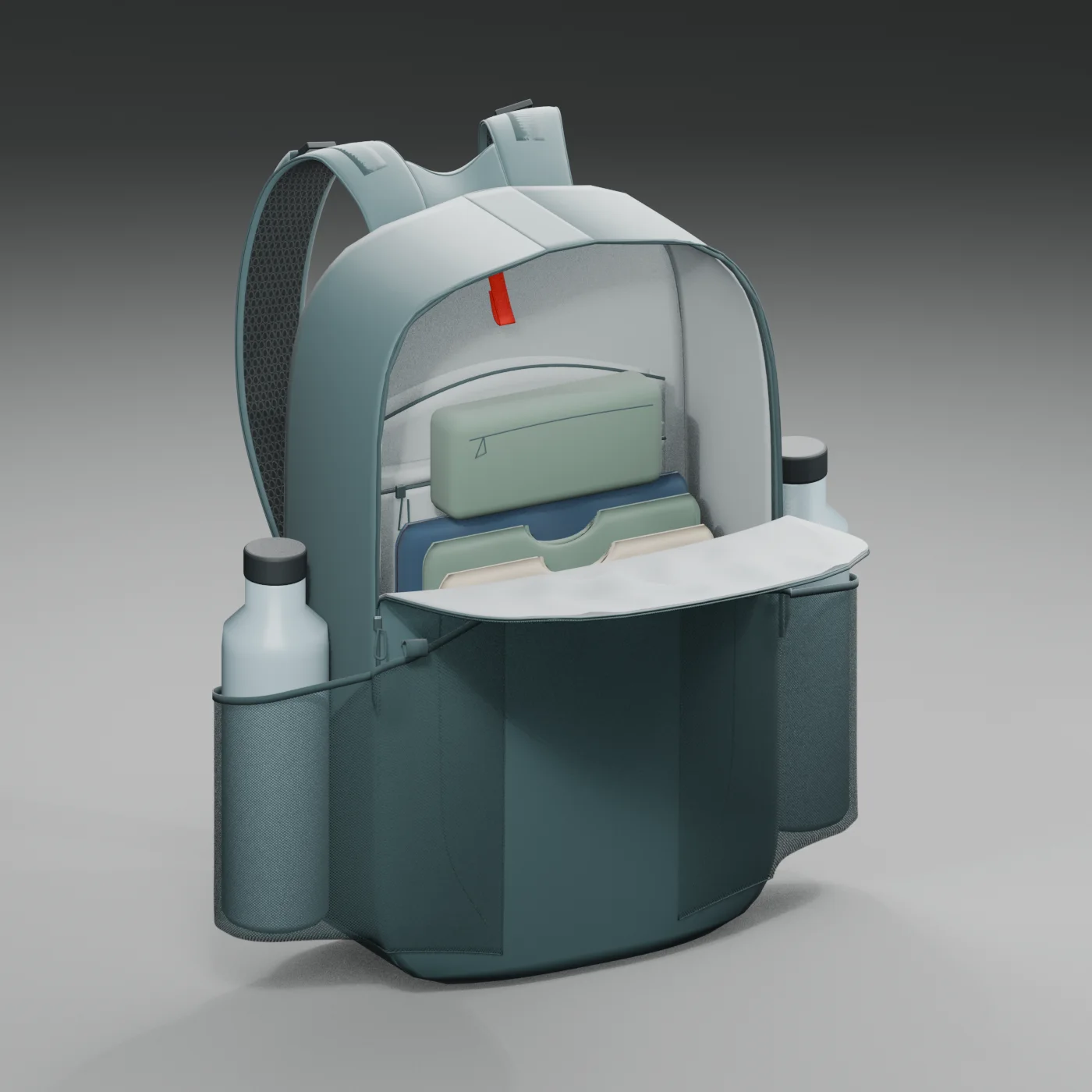

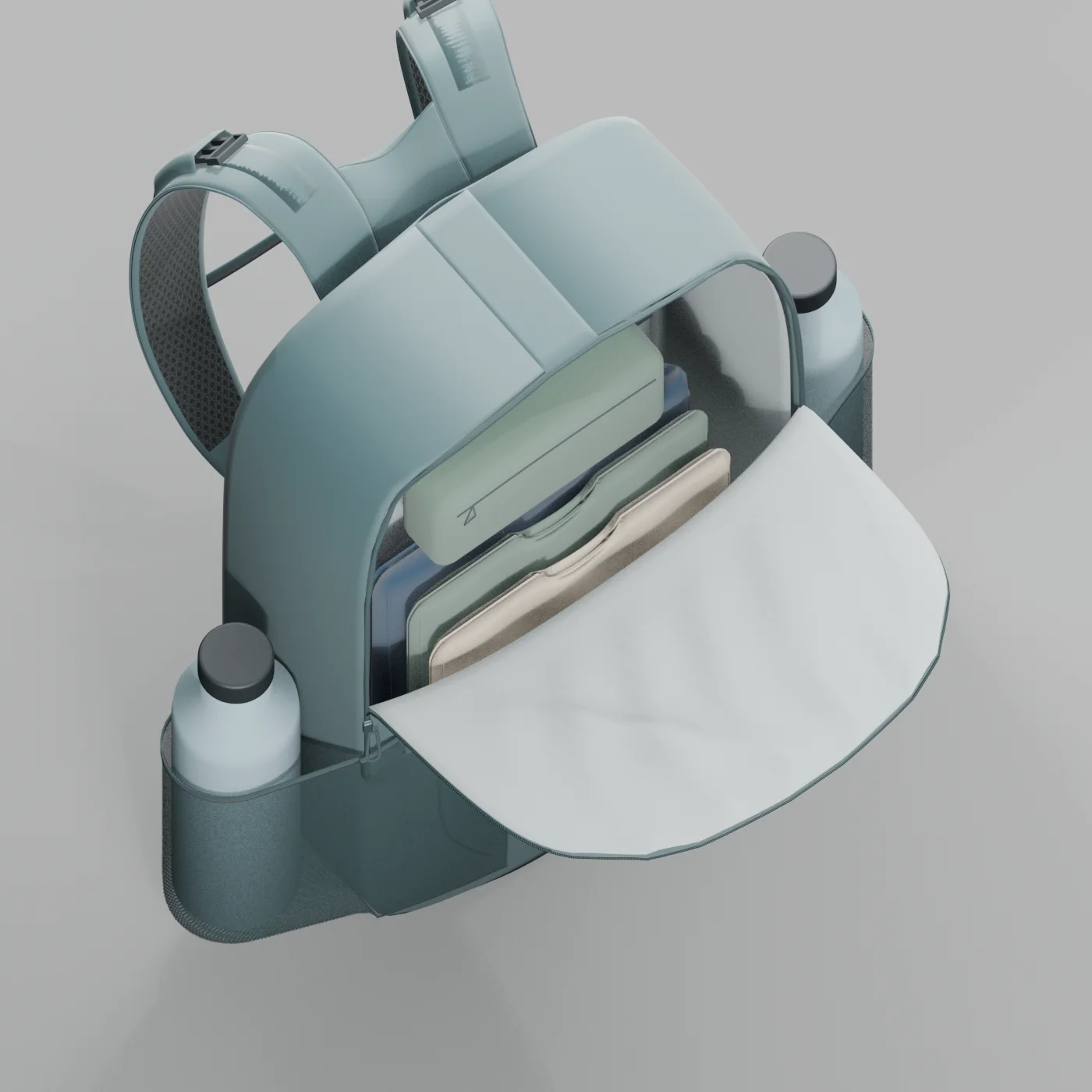

Abrir una mochila blanda sin que la tela se estire ni atraviese su propio forro, y después cargarla con ropa doblada, un neceser y dos botellas sin que ninguna superficie se cruce con otra.
Resultados verificados
- 35 familias de componentes inventariadas
- Animación de apertura de 96 fotogramas
- 381 posiciones comprobadas: ningún cruce de superficies entre la mochila y su carga
- Estiramiento máximo de arista al abrir: 5,8 %
Los estados son factuales: nada se presenta más terminado de lo que está.
